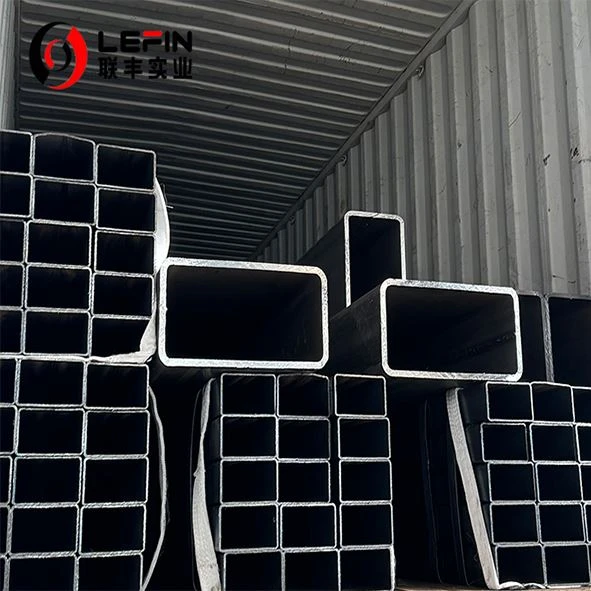

JIS G3466 Rør

Jis G 3466:Carbon Steel Square og rektangulære rør til generel struktur.

Formål:Denne japanske industristandard specificerer krav til svejset kulstofstålplads, rektangulær og specielle formede fladsidede rør (hule strukturelle sektioner-HSS) primært beregnet til brug iGenerelle svejste, boltede eller nitede strukturersåsom bygninger, broer, køretøjer, skibe, pyloner, maskinerammer og andre strukturelle anvendelser, hvor mekaniske egenskaber er den primære designovervejelse. Det gør detikkeDækningsrør til trykformål, varmevekslere eller mekanisk rør.

Materiale:Kulstofstål.

Karakterer:Defineret af minimumsudbyttestyrke. De primære kvaliteter er:

STKR400:Minimumsudbyttestyrke på 400 MPa (N/mm²).

STKR490:Minimumsudbyttestyrke på 490 MPa (N/mm²).

Karakterudbetaling Forklaring:

• STK: angiver "stålrør kikaku" (stålrørstandard).
• R: står for "Ryouiki" (udbyttepunkt/styrke).
• 400 eller 490: repræsenterer den minimale udbyttestyrke i MPA.

"R" er afgørende og adskiller disse strukturelle kvaliteter fra andre STK -kvaliteter (som STK400/490 uden 'R'), som muligvis har forskellige krav eller applikationer.

Rør fremstilles afkold formningFlat-rullet stål (varmvalset eller koldvalset spole/ark) i den ønskede firkant eller rektangulære form.

Den langsgående søm ersvejsetved hjælp af teknikker, der er egnede til højhastighedsproduktion, primærtElectric Resistance Welding (ERW)Eller undertiden højfrekvent induktionsvejsning. Sømløse rør erikkedækket af denne standard.

Forlængelse (en %):Minimum forlængelsesværdier er specificeret baseret på rørdimensionerne (vægtykkelse, bredde), der generelt spænder fra ca. 15% til 30%. Højere forlængelse er typisk påkrævet for tyndere/større sektioner.

Udfladningstest:En kritisk test for svejste rør. En specificeret længde udflades mellem parallelle plader til en afstand H (beregnet baseret på vægtykkelse T). Svejsningen skal placeres ved 90 grader eller 0 grader i kraftafstand. Røret skal modstå denne udfladning uden at revne eller svejseåbning, der overstiger en specificeret grænse. Dette tester svejsningsintegritet og duktilitet.

Standarden definerer strenge tolerancer for:

Udvendige dimensioner (bredde, højde): f.eks. ± 0,5 mm til ± 1,5% afhængigt af størrelse.

Vægtykkelse: f.eks. ± 10% af den nominelle tykkelse.

Hjørnesadius: Maksimale angivne grænser.

Længde: Tolerancer for standard- og præcisionskårne længder.

Lethed: Maksimal afvigelse pr. Enhedslængde.

Svømhed (vinkelret på siderne).

Masse:Tolerancer for teoretisk masse pr. Meter er specificeret (typisk omkring ± 6% til ± 10%).

Kemisk analyse:Udført på basismetallet (normalt smelteanalyse).

Mekaniske tests:

• Trækprøve (obligatorisk for hvert parti/batch).
• Bøjetest (obligatorisk for T mindre end eller lig med 6 mm).

Svejsintegritet:

• Hydrostatisk test:Anvendt tryk specificeret (f.eks. 5 MPa i 5 sekunder) for at kontrollere for lækager/sømintegritet.ELLER
• Ikke-destruktiv test (NDT):Elektrisk test (som hvirvelstrøm) eller andre godkendte metoder (som ultralyds) anvendt på hele svejsesømmen for at detektere ufuldkommenheder. Producenter vælger typisk enten hydrostatisk eller NDT.

Visuel inspektion:Overfladetilstand (f.eks. Frihed fra skadelige defekter som revner, overdreven skala, buler ud over tolerance).

Dimensionel inspektion:Bekræftelse mod specificerede tolerancer.

Rør leveres typisk som produceret ("sort" eller møllefinish), som kan have et let oxidlag (mølle skala) eller være let olieret til korrosionsbeskyttelse under transport/opbevaring. Descaled (syltede) eller galvaniserede rør erikkeDækket af basen JIS G 3466 -standard (separate standarder findes for coatede rør).

Bygningsrammer (søjler, bjælker, fagstænger, purlins)

Maskinrammer og vagter

Supportstrukturer (stativer, platforme, iscenesættelse)

Landbrugsudstyr

Hegn og porte (strukturelle komponenter)

Udstyr til håndtering af materiale

Møbelrammer (industriel/kommerciel)

Skiltningsstrukturer

Automotive komponenter (chassisdele, trailere)

Styrke:STKR490 tilbyder højere udbytte (større end eller lig med 490 MPa) og trækstyrke end STKR400 (større end eller lig med 400 MPa).

Formbarhed/svejsbarhed:STKR400 har generelt lidt bedre formbarhed og svejsbarhed på grund af potentielt lavere kulstofindhold og styrke niveau.

Vægtbesparende potentiale:STKR490 muliggør potentielt lettere strukturer på grund af dets højere styrke-til-vægt-forhold sammenlignet med STKR400 for de samme belastningskrav.

Koste:STKR490 er typisk dyrere end STKR400 på grund af kravene til højere styrke og strammere kemisk kontrol.

I sammendraget definerer JIS G 3466 STKR400 og STKR490 koldformet, svejset kulstofstålplads og rektangulære rør, der anvendes i strukturelle anvendelser, der ikke er tryk. De adskiller sig primært i deres minimale udbyttestyrke (400 MPa vs . 490 MPA), med tilsvarende forskelle i trækstyrke, forlængelse og kemiske sammensætningsgrænser, hvilket giver ingeniører mulighed for at vælge den relevante kvalitet baseret på styrkebehov, vægtovervejelser og fabrikationsbehov.
