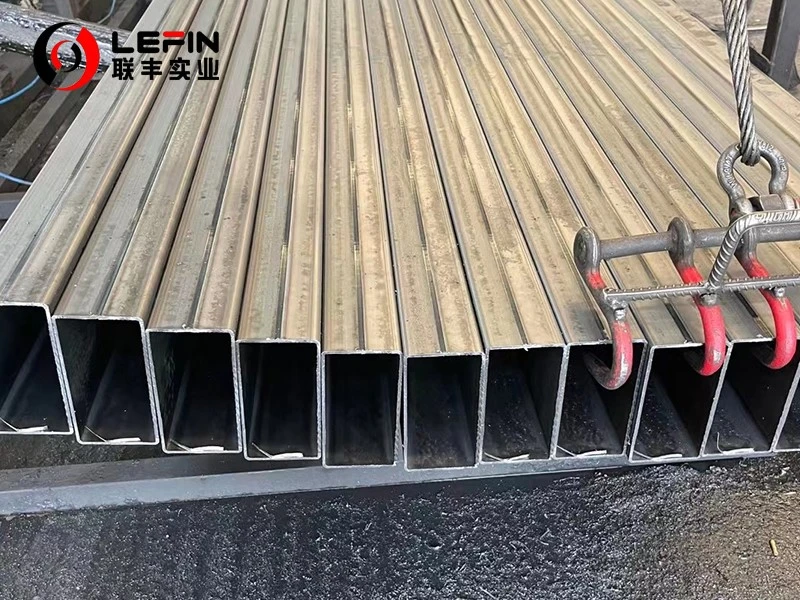

JIS G3466 Rør

• Navn og natur: JIS G3466 er en teknisk specifikation i de japanske industrielle standarder for "Carbon Steel Square og rektangulære rør til generelle strukturelle formål". Det fulde navn er "Carbon Steel Square og rektangulære rør til generel struktur".

• Seneste version:Revideret den 22. februar 2021 (JIS G3466: 2021), der erstatter den gamle versionstandard.

• Anvendelsesomfang: Brugt hovedsageligt til firkantede og rektangulære kulstofstålrør i marker som civilingeniør, bygningsstrukturer (såsom stålbjælker og søjler) og mekanisk fremstilling.

• relevante scenarier:

Stålkonstruktioner såsom bygningsrammer, brounderstøtter og tagstrukturer.

Fotovoltaiske understøttelsessystemer (i overensstemmelse med JIS C8955 Standard), bildele, landbrugsgrønshuse osv.

• Materiel klassificering:

Det klassificeres i to typer baseret på styrke: STKR400 (trækstyrke større end eller lig med 400 MPa) og STKR490 (trækstyrke større end eller lig med 490 MPa).

Materialet er almindeligt kulstofstål, der ligner Q235 og Q345 af kinesiske standarder eller ASTM A500 af amerikanske standarder.

Fremstillingsmetode:

• Svejsede stålrør: dannet af Resistance Welding (ERW), smedning eller lysbuesvejsning og derefter koldt bøjet i firkantede eller rektangulære former.

• Sømløse stålrør: Lavet af varmvalsede eller koldtørte sømløse rør gennem dannelse af processer (mindre almindelige).

Præstationskrav:

• Mekaniske egenskaber: Trækstyrke, udbyttestyrke, forlængelse og andre indikatorer skal være opfyldt (i overensstemmelse med Jis Z 2241 trækprøve).

• Korrosionsbestandighed: Det kan forbedres ved hjælp af hot-dip galvanisering (se JIS G 3302) eller oliebehandling.

• Dimensionel tolerance: Bøjningsgrad mindre end eller lig med 2 mm pr. Meter, samlet bøjningsgrad mindre end eller lig med 0,2% af den samlede længde.

Følgende tabel opsummerer de vigtigste tekniske parameterkrav:

JIS G3466 bruges ofte i forbindelse med eller benchmarket mod følgende standarder:
• Kina: GB/T 6728 (koldformede hule stålsektioner til strukturelle formål).

• USA: ASTM A500 (koldformede firkantede og rektangulære kulstofstålrør til strukturelle formål).

• Europa: EN 10210/10219 (ikke-legeret strukturelt stål varmt/koldt dannede hule sektioner).

• Bygningsstruktur: Højhuse bygningsstålstråle og søjleunderstøttesystem (på grund af høj tværsnitsstivhed og stærk trykmodstand).

• Fotovoltaisk understøttelsesramme: Understøttelsesramme til jordmonterede kraftværker (designet i overensstemmelse med JIS C8955 vindbelastningsmodstand).

• Maskiner og transport:Containerrammer, bilchassiskomponenter, beskyttelsesrammer osv.

• Særlige krav:Nogle virksomheder tilpasser rør med kort længde (større end eller lig med 2000 mm) eller interface-rør til ikke-standardprojekter.

JIS G3466 er en af ​​de vigtigste standarder for strukturteknik i Østasien og er vidt brugt især i eksportprojekter til Japan og Kina. Dens kernefordel ligger i:

1. Streng kvalitetskontrol:dækker kemisk sammensætning, mekaniske egenskaber og ikke-destruktive testkrav;

2. Høj kompatibilitet:I tråd med internationale standarder som ISO og EN understøtter det projektcertificeringer i flere lande;

3. Omkostningseffektivitet:Svejseprocessen er moden, og prisen er lavere end for lignende sømløse rør (såsom ASTM A500).

STKR400:

Trækstyrke større end eller lig med 400 MPa,

Udbyttestyrke større end eller lig med 245 MPa (se udbyttestyrken for lignende materiale STK490 større end eller lig med 315 MPa).

Relevante scenarier:

• Bygningsstruktur:Strukturer med mellembelastning såsom almindelige fabriksstålbjælker, tagstænger og skaftstøtter.
• Fotovoltaisk understøttelsesramme:Jordfotovoltaisk kraftværksstationsramme (skal designes i overensstemmelse med JIS C8955 vindmodstand).
• Let maskiner:Landbrugsgrønrammer, møbelammer, små hylder osv.

Fordele:God svejsbarhed, let kold bøjning og formning og relativt lave omkostninger (ca. 4.500 til 4.930 yuan pr. Ton).

STKR490:

Trækstyrke større end eller lig med 490 MPa,

Udbyttestyrke større end eller lig med 315 MPa (ca. 28% højere end STKR400).

Relevante scenarier:

• Kraftige strukturer:Hovedbjælker af broer, kernerør med højhuse og supportrammer til stort industrielt udstyr.
• Transport:Containerrammer, jernbanekøretøjschassis, tunge lastbilchassiskomponenter.
• Energifaciliteter:Intern struktur af vindkrafttårne, trykbeholder understøtter osv.

Advantager:Høj styrke reducerer strukturens selvvægt (f.eks. I store span-design), men svejsning og kolde bøjningsprocesser har højere krav. Prisen er 10% til 15% højere end for STKR400.

Almindelige anvendelser af STKR400

• Konstruktionsteknik: Support til boliggulvplader, rammer for indkøbscenter baldakiner (såsom 50 × 30 × 2,0 mm små størrelsesrør).

• Kommunale faciliteter: Beskyttelser, gadelampebeslag, busstoppested.

• Mekanisk fremstilling: transportørrammer, små værktøjsvagter.

Typiske anvendelser af STKR490

• Tung struktur:

Bridge cantilever-bjælker (såsom 200 × 200 × 11,0 mm store rør).

Port Crane Track Support Frame.

• Specielle felter:

Hjælpestøtter til atomkraftudstyr (kræver ikke-destruktiv test).

Anti-rulle ramme til militære køretøjer (høj påvirkningsmodstand).

Scenarier, hvor STKR400 er valgt:

Medium og lavbelastningsprojekter med begrænsede budgetter.

• Scenarier, der kræver hurtig svejsningsbehandling (såsom konstruktion på stedet).

Strukturer med lav følsomhed over for vægt (såsom faste hylder).

Scenarier, hvor STKR490 er valgt:

• Høje dynamiske belastninger eller påvirkningsmiljøer (såsom køretøjschassis, hejseudstyr).

• Når der kræves vægttab til storspændingsdesign (såsom tagene på sportssteder).

Tunge ingeniørprojekter, der strengt opfylder seismiske og vindmodstandsstandarder.

Bemærk: Det faktiske valg skal evalueres omfattende i kombination med designbelastningen, miljøkorrositet og behandlingsbetingelser. For eksempel kan galvaniserede STKR400 vælges til fotovoltaiske parenteser i fugtige kystområder, mens STKR490 bør prioriteres for skeletterne af grænseoverskridende logistikcontainere til at klare stabling af påvirkning.
